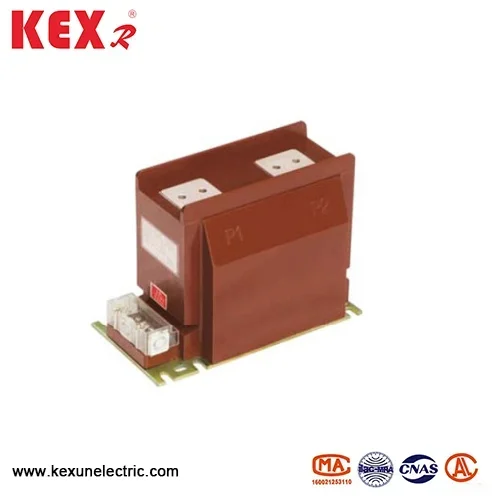

Gas gefüllter Kernbilanzstromtransformator für Kabinenkernbilanz

● Modellauflösung des gasgefüllten Kernbilanzstromtransformators für den Kerngeschwindigkeit:

L: Aktueller Transformator

ZZ: Post -Typ

B: Wicklung mit Schutzstufe

J: Verstärkte Isolierung 9: Seriennummer der Konstruktion

12: Nennspannung 12KV

● Gas gefüllte Kernbilanz -Ausgleichsstromtransformator Strukturelle Merkmale:

 ▶ Isolationsmodus: Epoxid -Vakuumguss.

 ▶ Installationstyp: Innenarchitat fest.

 ▶ Wickelkonfiguration: Doppelwicklung (Messung+Schutz)

 ▶ Schutzqualität: IP54 (staubdicht und spritzsicher)

◆ Isolationsniveau des gasgefüllten Kernbilanzsstromtransformators für den Kerngeschwindigkeit:

▶ Stromfrequenz standspalten Sie Spannung: 42 kV/1 min (Leistungsfrequenz standhalten).

▶ Blitzimpuls: 75 kV (Peak) (Blitzimpuls)

◆ Mechanische Merkmale des gasgefüllten Schrankkernbilanzstromtransformators: ▶ Installationsmethode: Vertikale oder horizontale Installation (vom Hersteller gekennzeichnete Anschluss

Terminal

▶ Primärseite: M12 Bolzenverbindung. Sekundärseite: 6m² Crimpanal.

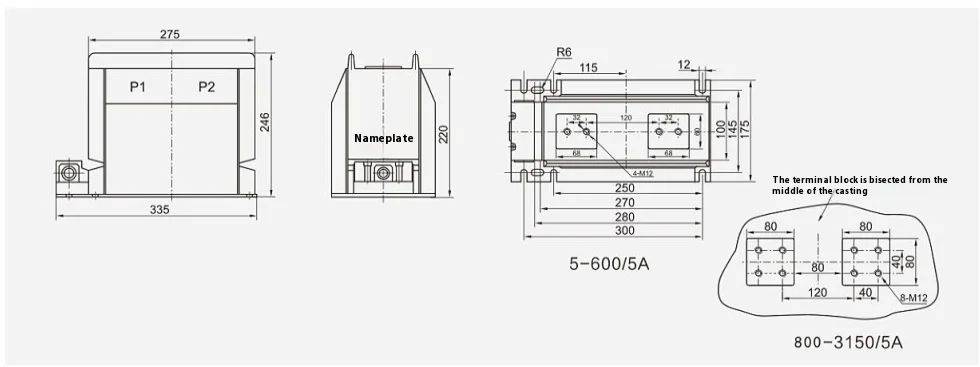

● Gesamtabmessungen des gasgefüllten Kernausgleichsstromtransformators des Gasgefüllten Kernbilanzs
