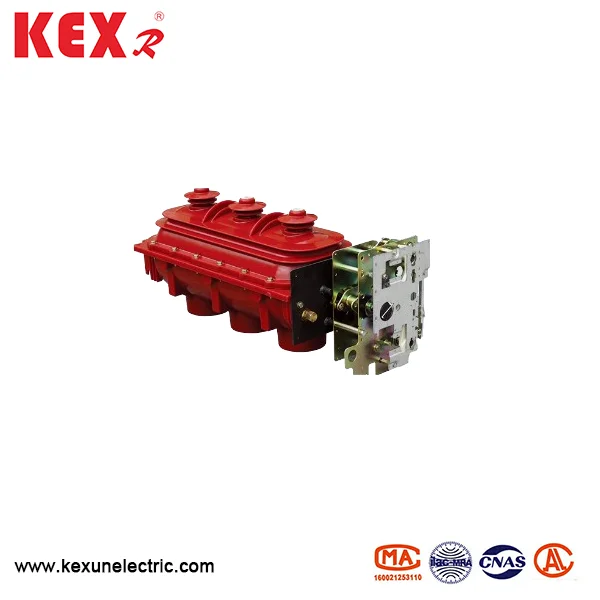

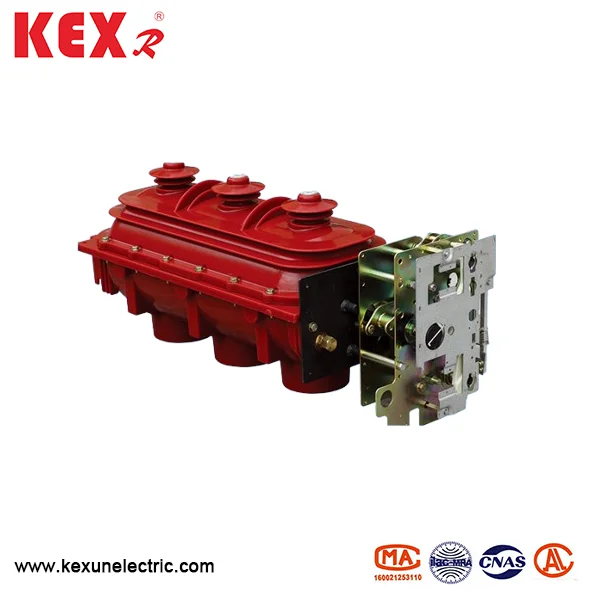

Flrn36-12d Typ SF6-Lastschalter
Der SF6-Lastschalter vom Typ FLRN36-12D, der speziell von Kexun in China Factory hergestellt wurde, verwendet SF6-Gas als Bogenlösch- und Isoliermedium, und der Nennschalter beträgt 12 kV. Es gibt drei Stationen im Switch: Schließen, Öffnen und Erdung. Es hat die Eigenschaften von kleinem Volumen, bequemer Installation und Gebrauch und starker Umweltanpassungsfähigkeit.
Modell: N36-12d
Marke: Kexr
Modell: N36-12d
Marke: Kexr
● Anwendungsbereich

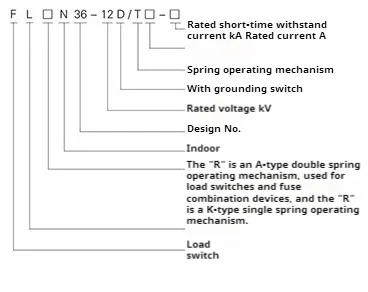

Diese Reihe von Lastschalter ist in Flrn36-12d (K-Typ-Einzelfederbetriebsmechanismus) und Flrn36-12d/A (Typ Double Federbetriebsmechanismus vom Typ Doppelfeder) unterteilt. FLRN36-12D kann zu einem Lastschalter+Sicherung kombinierter elektrischer Gerät mit Kontroll- und Schutzfunktionen kombiniert werden, die zum Schutz und zur Steuerung der Stromversorgung und -umspannwerbung als elektrische Geräte verwendet werden können, die speziell für Ring-Netzwerkschränke, Kabelverteilungskästen und Verteilungsschaltstationen geeignet sind.
◆ Erfüllen Sie den Standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 usw.
● strukturelle Vorteile des SF6-Lastschalters vom Typ FLRN36-12D
▶ Isolierschale: Der Hauptkreis- und Erdungskreis des FLRN36-12D-SF6-Lastschalters
werden in einer isolierenden Hülle aus Epoxidharz durch APGI-Verfahren versiegelt, die die Vorteile einer guten Isolationsleistung und der Umgebung mit der Verschmutzung hat.
▶ Isolationsschalenstruktur: Die Isolationshülle besteht aus oberen und unteren Isolierabdeckungen.
▶ Internes Gas: SF6 -Gas mit einem relativen Druck von 0,4 Bunden wird im Inneren gefüllt, um sicherzustellen, dass das Überdruck -SF6 -Gas bei Unfall direkt auf den hinteren Kanal des Kabinetts gesprüht wird und die persönliche Sicherheit gewährleistet.
▶ Schutzmaßnahmen: Die niedrigere Isolierabdeckung hat explosionssichere Maßnahmen, um die Sicherheit weiter zu gewährleisten.
● Verwenden von Bedingungen
◆ Umgebungstemperatur: Temperatur um den SF6-Lastschalter vom Typ FLRN36-12D
Sollte -40 ~ 40 ℃ sein
◆ Luftfeuchtigkeit: Die maximale durchschnittliche relative Luftfeuchtigkeit beträgt ≤ 95% pro Tag und ≤ 100% pro Monat.
◆ Höhe: Der SF6-Lastschalter vom Typ FLRN36-12D muss in einer Höhe unten installiert werden
2000m.
◆ Seismische Kapazität: ≤ 8
◆ Die umgebende Luft sollte frei von offensichtlicher Umweltverschmutzung wie korrosiven, brennbaren Gas- und Wasserdampf sein, und es sollte keine häufige gewalttätige Schwingung geben.
● Technische Parameter des SF6-Lastschalters vom Typ FLRN36-12D
|
Artikel |
Einheit |
Flrn36-12d/T630-20 Typ |
Flrn36-12d/100-50 Typ |
|
Nennspannung |
KV |
12 |
12 |
|
Bewertungsfrequenz |
Hz |
50 |
50 |
|
Bewertungsstrom |
A |
630 |
100 |
|
1 -min -Leistungsfrequenz überspalten Spannung Interphase/Fraktur |
KV |
42/48 |
42/48 |
|
Blitzimpuls -Spannungs -Interphase/Fraktur standhalten |
KV |
75/85 |
75/85 |
|
5 Minr. |
KV |
24 |
24 |
|
Bewertet Wärmestabilitätsstrom 3 Sekunden /2 Sekunden |
Der |
20/20 |
20/20 |
|
Bewertungsdynamischer stabiler Strom （Peak） |
Der |
50/50 |
50/50 |
|
Bewertungsstrom mit kurzer Kreislauf |
Der |
50/50 |
125/50 |
|
Bewertungsverstärkungsstrom mit geschlossenem Schleife |
A |
630 |
|
|
Bewertungsstrom für aktive Lastunterbrechung |
A |
630 |
|
|
Nennkabelladestricht |
A |
10 |
10 |
|
Bewertetes Kurzschlussstrom bewertet |
Der |
|
50 |
|
Bewertungsstrom |
A |
|
1700 |
|
Sicherungstyp |
|
|
XRNT-12KV/100A |
|
Sicherungswirkung wirft Energie aus |
J |
|
1 ± 0,5 |
|
Mechanisches Leben |
Zeit |
5000/2000 |
3000/2000 |
|
Abstand zwischen geladenen Körpern und relativer Luftisolierung |
mm |
≥ 125 |
≥ 125 |
|
SF6 Gasdruck |
Bar |
0.4 |
0.4 |
|
Synchronisation des Öffnens und Schließens |
MS |
≤2 |
≤2 |
|
Hauptkreiswiderstand |
Baby |
≤ 65 |
≤ 65 |
