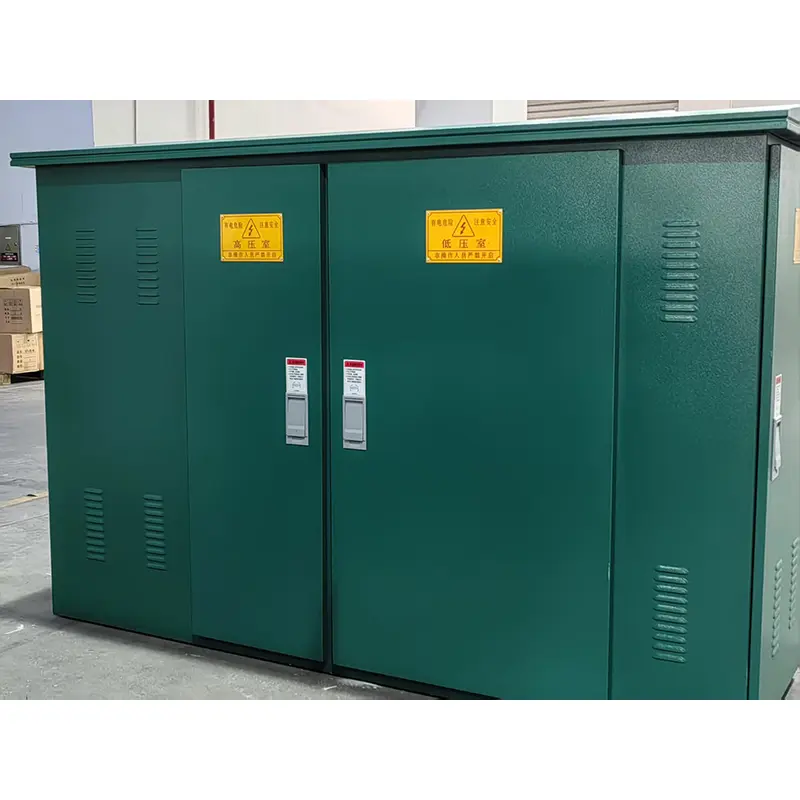

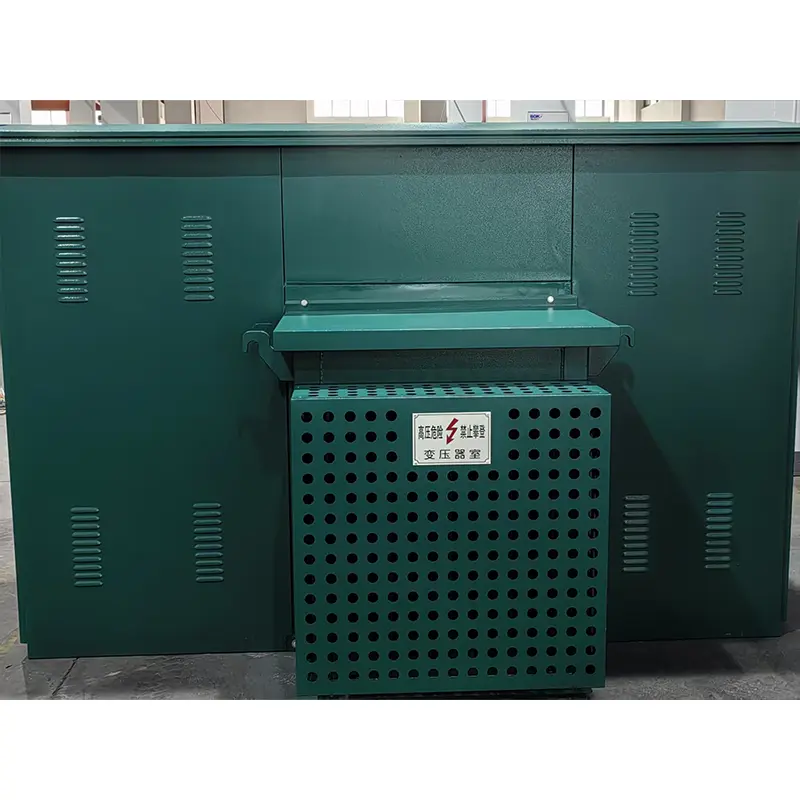

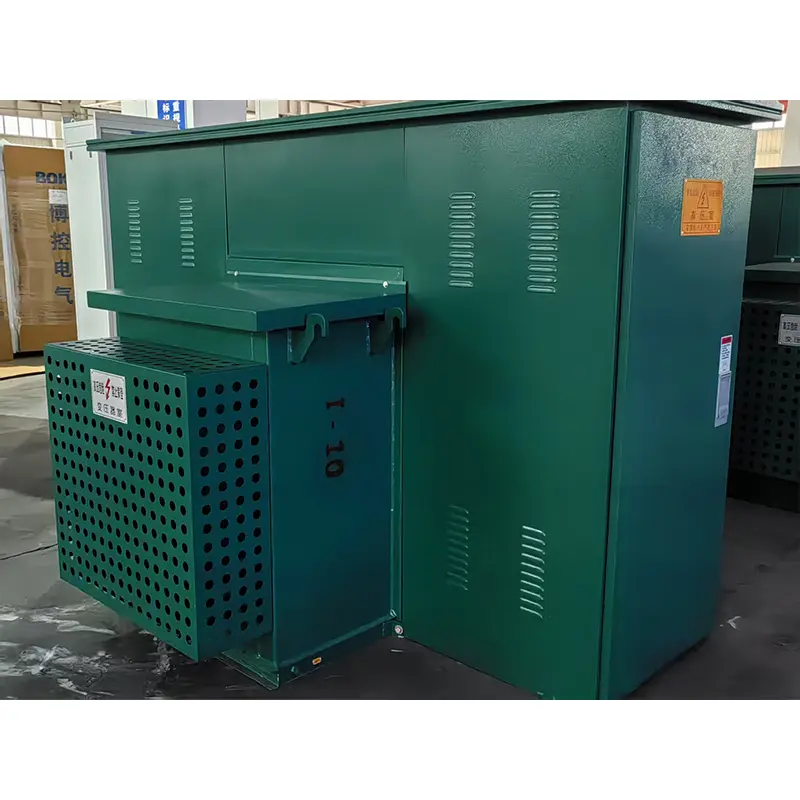

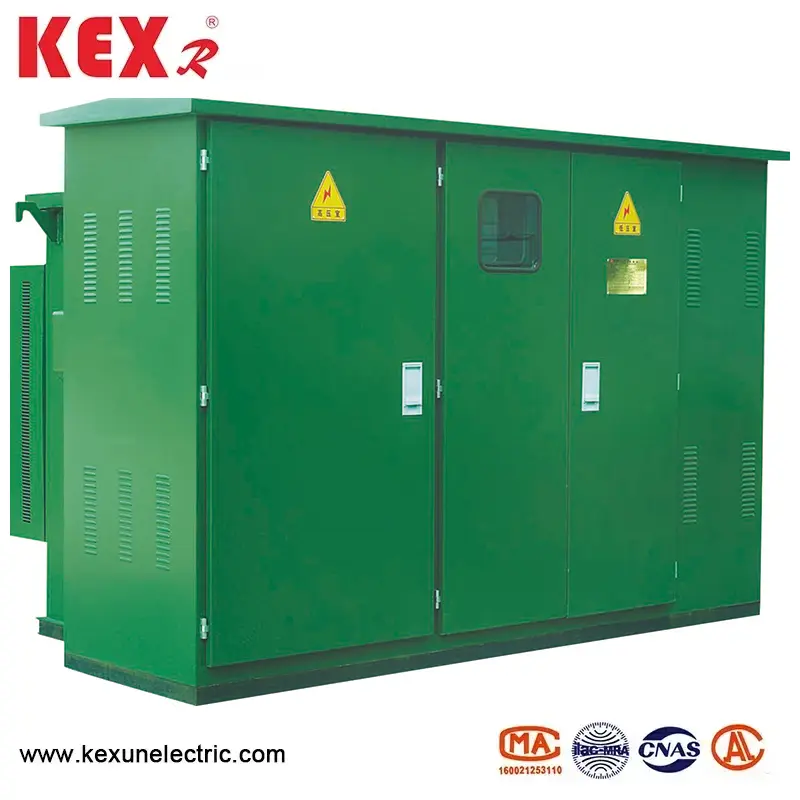

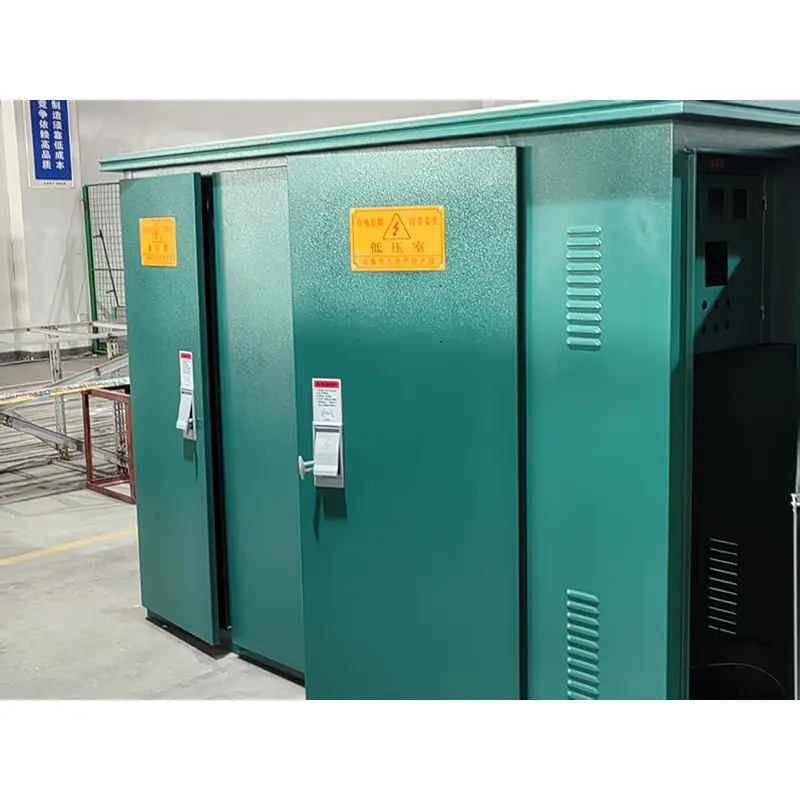

Amerikanischer Typ mit dreiphasigen Pads montiertem Umspannwerk
ZBW-12-Typ American Typ Drei-Phasen-Pad-Montiertes, der vom China-Hersteller Kexr hergestellt wird, ist eine Umspannwerbung mit einfacher Struktur, kleiner Grundfläche und starker Isolierung, die für die Nennspannung von 10 kV geeignet ist.
Modell: ZBW-12
Marke: Kexr
Modell: ZBW-12
Marke: Kexr
● Amerikanische Dreiphasen-Pad-Montierten-Umspannwerbung unter Verwendung von Bedingungen
◆ Umgebungstemperatur: Die Umgebungstemperatur um den amerikanischen Dreiphasenpads-Umspannstation sollte -30 ~ 40 ℃ betragen.
◆ Höhe: Der amerikanische Dreiphasenpads-Umspannwerk sollte unter 4000 m installiert werden.
◆ Windgeschwindigkeit: äquivalent zu 34 m/s (nicht mehr als 700 Pa);
◆ Luftfeuchtigkeit: Die durchschnittliche tägliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%. Der monatliche relative Luftfeuchtigkeitswert beträgt nicht mehr als 95%.
◆ Stoßdicht: Die horizontale Beschleunigung beträgt nicht mehr als 0,4 m/s².
und die vertikale Beschleunigung beträgt nicht mehr als 0,15 m/s².
◆ Neigung der Installationsstelle: Die Installationsneigung des amerikanischen Drei-Phasen-Pads-Umspanns beträgt nicht mehr als 3
◆ Installationsumgebung: Die umgebende Luft wird offensichtlich nicht durch ätzende und brennbare Gase verschmutzt, und an der Installationsstelle gibt es keine gewaltsame Schwingung
◆ Wenn Sie dieses Produkt über die oben genannten Bedingungen hinaus bestellen, können Sie mit KexR verhandeln
● Technische Parameter von ZBW-12 Typ American Typ Dreiphasenpadsmontierter Umspannwerk
|
Seriennummer |
Artikel |
Einheit |
Technische Parameter |
|
1 |
Nennspannung |
KV |
10/0,4 |
|
2 |
Maximale Betriebsspannung |
KV |
12 |
|
3 |
Bewertungsfrequenz |
Hz |
50 |
|
4 |
Nennkapazität |
KVA |
150-1600 |
|
5 |
1 min Stromfrequenz standspalten |
KV |
35 |
|
6 |
Blitzimpulsspannung |
KV |
75 |
|
7 |
Kühlmethode |
|
Onan |
|
8 |
Bruchstrom von Hochspannungs -Sicherungssicherung |
Die |
50 |
|
9 |
Bruchstrom der Plug-in-Sicherung |
Die |
2.5 |
|
10 |
Umwelttemperatur |
℃ |
-35 ~ 40 |
|
11 |
Zulässige Spulentemperatur steigt |
℃ |
65 |
|
12 |
No-Load-Spannungsregulierung |
|
± 5% oder ± 2*2,5% |
|
13 |
Geräuschpegel |
db |
50 |
|
14 |
IP -Abschluss |
|
IP43 |
Der Transformator
Der KEXR-Umspannwerk des amerikanischen Box-Typs übernimmt die drei überfluteten Transformatoren der S9- und S11-Serie mit dreiphasigen Öl die Vorteile eines niedrigen Verlusts ohne Ladung, einem niedrigen Temperaturanstieg, einem niedrigen Rauschen und einer geringen Höhe. Der No-Load-Verlust und der Lastverlust des Transformators sind niedriger als der des ursprünglichen S9-Transformators und erreichen derzeit das inländische fortgeschrittene Niveau. Der Transformator besteht aus einer vollständig versiegelten Struktur, die den durch Feuchtigkeit verursachten Abbau der Luftverschmutzung und Isolierung wirksam isoliert. Ein Luftkissen von 40 bis 90 mm bleibt am oberen Ende des Öltanks, der die Rolle der Wärmeableitung und -abkühlung zusammen mit den Wellen der Öltankschale spielen kann und den Innendruck effektiv reduzieren kann.
Abmessungen und Gewicht
|
Kapazität |
A |
B |
C |
H |
Gewicht （kg） |
|
315kva |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kva |
2560 |
1600 |
600 |
1000 |
3270 |
|
500kva |
2560 |
1600 |
600 |
1000 |
3400 |
|
630 kva |
2560 |
1600 |
600 |
1000 |
3900 |
|
800kva |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000kva |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250kva |
2910 |
1950 |
800 |
1000 |
5400 |
Ur
|
ZBW-12 American Typ Dreiphasenpadsmontierter Umstation Standardabmessungen |
|||||||
|
Kapazität (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
