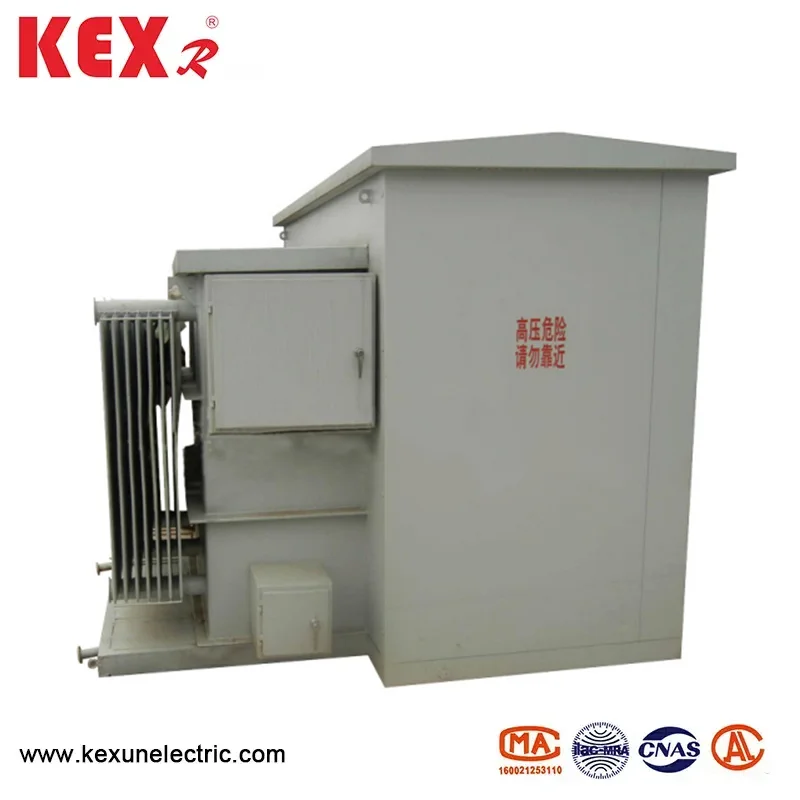

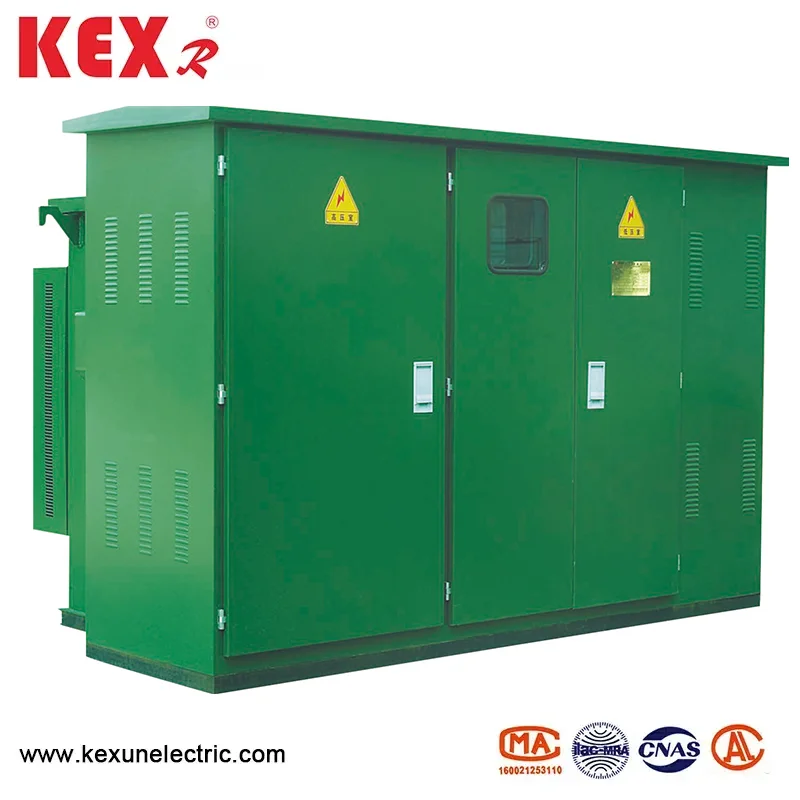

Amerikanischer Typ Pad-montierter Transformator
Der von China hergestellte amerikanische Pad-Pad-montierte Transformator Kexun ist ein integrierter und modularer kleiner Verteilertransformator, der die Eigenschaften der kompakten Struktur, einer bequemen Installation und eines guten Schutzes aufweist und in städtischen Vertriebsnetzwerken, Wohnviertel, Gewerbegebieten und Industriestromverbrauch häufig eingesetzt wird.
Modell: ZBW-12
Marke: Kexr
Modell: ZBW-12
Marke: Kexr
Der amerikanische Typepad-montierte Transformator verfügt über die folgenden Hauptmerkmale.
◆ Kompaktes Design
Kleine Größe, weniger Platz, geeignet für Orte mit begrenztem Platz.
Die American Box-Typ-Transformatorstruktur wird übernommen, die normalerweise auf einem Betonpolster installiert ist.
◆ Struktur vorassemoniert
Vervollständigen Sie die Integration von Schalter, Transformatoren und Schutz von hohen und niedrigen Spannung, bevor Sie die Fabrik verlassen, um die Arbeitsbelastung der Installation vor Ort zu verringern.
Übernehmen Sie vollständig versiegelte Struktur, feuchtigkeitsdicht, staubsicher und korrosionssicher.
◆ Sicher und zuverlässig
Übernehmen Sie die vollständige Isolationsdesign, um das Risiko eines elektrischen Schocks zu verringern.
Es hat die Funktionen von Überlast-, Kurzschluss- und Temperaturschutz und läuft stabil.
◆ Einfache Wartung
Der amerikanische Plug-in-Kabelkopf (Ellbogenkabelkopf) wird eingesetzt, was für die schnelle Installation und den Austausch bequem ist. Das Design der Zugangstür ist für den Betrieb und die Wartung angemessen und bequem.
◆ Starke Anpassungsfähigkeit
Der amerikanische Padmontiertransformator ist für die Umgebung im Freien geeignet, das Schutzniveau erreicht normalerweise IP67.
Anpassbares Design kann unterschiedliche Spannungsniveaus (z.
● Häufige Anwendungsszenarien von amerikanischem Padmontiertransformator
✅urban Distribution Network: Es ist für die Transformation von Straßen und Gemeinden geeignet und reduziert das besetzte Gebiet.
✅Residential Area: Ruhiges Design, geeignet für die Stromversorgung in Wohngebieten.
✅Commercial Center: Schön und kompakt, ohne das Erscheinungsbild der Stadt zu beeinflussen.
✅industrial Park: angepasst an eine harte Umgebung mit hoher Zuverlässigkeit.
✅Temporary Stromverbrauch: wie Baustellen, Ausstellungen usw., was für einen schnellen Einsatz geeignet ist.
● Transformator Technische Parameter, die vom amerikanischen Typ Pad-montierten Transformator verwendet werden
|
Seriennummer |
Artikel |
Einheit |
Technische Parameter |
|
1 |
Nennspannung |
KV |
10/0,4 |
|
2 |
Maximale Betriebsspannung |
KV |
12 |
|
3 |
Bewertungsfrequenz |
Hz |
50 |
|
4 |
Nennkapazität |
KVA |
150-1600 |
|
5 |
1 min Stromfrequenz standspalten |
KV |
35 |
|
6 |
Blitzimpulsspannung |
KV |
75 |
|
7 |
Kühlmethode |
|
Onan |
|
8 |
Bruchstrom von Hochspannungs -Sicherungssicherung |
Die |
50 |
|
9 |
Bruchstrom der Plug-in-Sicherung |
Die |
2.5 |
|
10 |
Umwelttemperatur |
℃ |
-35 ~ 40 |
|
11 |
Zulässige Spulentemperatur steigt |
℃ |
65 |
|
12 |
No-Load-Spannungsregulierung |
|
± 5% oder ± 2*2,5% |
|
13 |
Geräuschpegel |
db |
50 |
|
14 |
IP -Abschluss |
|
IP43 |
◆ Vergleich des Verlusts verschiedener Arten von Transformatoren
|
Kapazität (KVA) |
Voltage9 (KV) |
Verbindungsgruppe |
No-Load Current% |
Kein Lastverlust % |
Impedanzspannung% |
Lastverlust (W) |
|||||
|
Hv |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabelle der technischen Parameter des angenommenen Lastschalters
|
Artikel |
Name |
Einheit |
315a |
630a |
|
Nennspannung |
|
KV |
12 |
12 |
|
Maximaler Strom |
|
A |
315 |
630 |
|
Bewertungsfrequenz |
|
Hz |
50 |
50 |
|
Bewertungsstrom mit kurzer Kreislauf |
|
Der |
31.5 |
50 |
|
Kurzfristig bewertet den Strom standhalten |
|
Der |
12.5 |
50 |
|
Kurzfristig bewertet die Zeit |
|
S |
2 |
2 |
|
Mechanisches Leben |
|
Zeit |
2000 |
2000 |
|
Blitzimpulstest |
Phase zu Boden |
KV |
75 |
75 |
|
Isolationsfraktur |
85 |
85 |
||
|
1 min Arbeitsfrequenz standspalten |
Phase zu Boden |
42 |
42 |
|
|
Isolationsfraktur |
48 |
48 |
||
|
Bewertungsstrom bewertet |
|
Der |
31.5 |
50 |

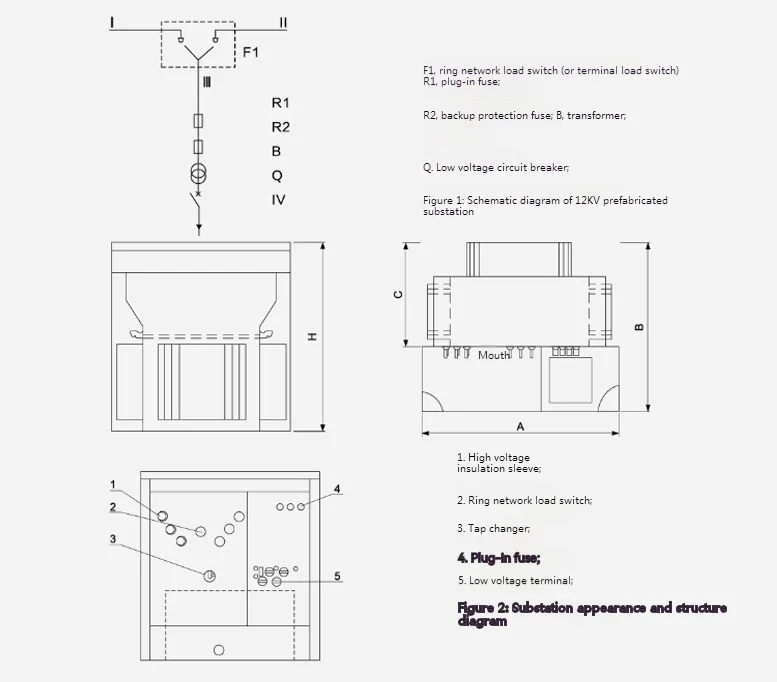

◆ Abmessungen des amerikanischen Padmontiertransformators
|
ZBW-12 Vorinstallierte amerikanische Unterstation-Standardabmessungen vom amerikanischen Box-Typ |
|||||||
|
Kapazität (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
