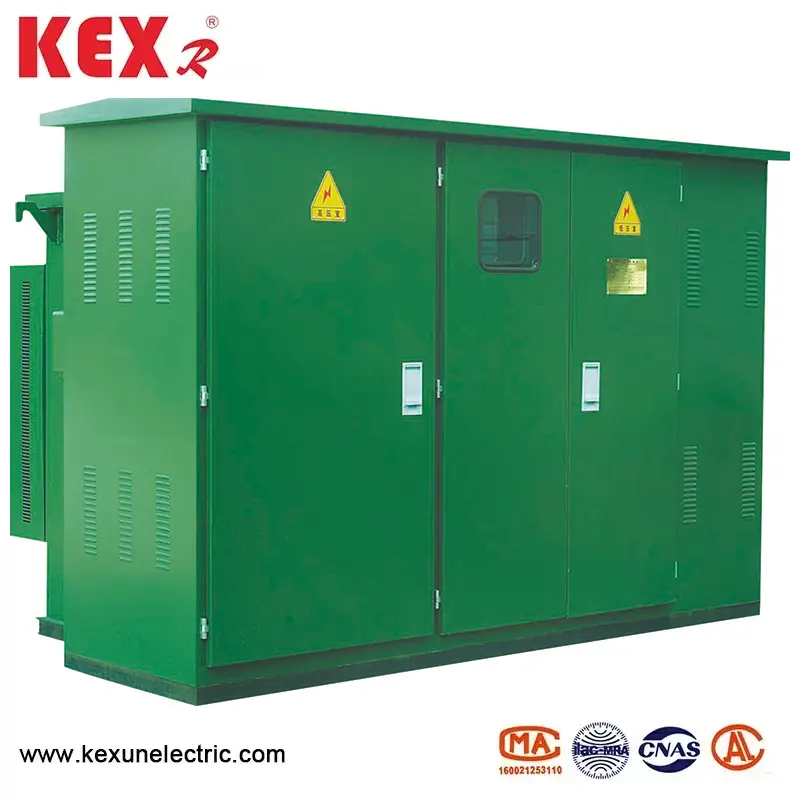

Amerikanischer Typ geschlossener Transformator
Der von Kexr, einem Lieferant für Stromübertragungs- und Vertriebsanbieter in China, hergestellte amerikanischer Typ für den amerikanischen Typ ist ein gemeinsamer Umspannwerk, der hauptsächlich im 10 -kV -Verteilungssystem verwendet wird und die Eigenschaften der kompakten Struktur, einer bequemen Installation, des hohen Schutzniveaus und der bequemen Wartung aufweist.
Modell: ZBW-12
Marke: Kexr
Modell: ZBW-12
Marke: Kexr
● Schlüsselkomponenten des amerikanischen Typs geschlossener Transformator Beschreibung
◆ Hochspannungseinheit
Oil-Om-Last-Schalter: Der Betrieb von drei Stationen (Abschlussöffnungs-Erlass) Die mechanische Lebensdauer beträgt das 2000-fache.
Schutzsicherung: Optionales Bay-O-Netz (doppelte empfindliche Sicherung) oder E-Rate-Typ.
Voller Bereichsschutz (Überlast+Kurzschluss)
◆ Transformator
American Type Enterwechseltransformator übernimmt amerikanischer Standardöl-Immersionstyp (Mineralöl oder Bioöl optional)
Wickelanschluss: △/y (optional für 208y/120 V oder 480y/277V)
Temperaturanstiegsgrenze: ≤ 65 k (bei 55 ℃ Umgebungstemperatur)
◆ Niederspannungseinheit
Konfigurieren Sie den Hauptschalter (gemäß Nema AB1)
Standardzweigungskreis:
225a Hauptschalter
8-12 Straße 20-100a Branchkreislauf
● Amerikanischer Typ geschlossener Transformator unter Verwendung von Bedingungen
◆ Umgebungstemperatur: Die Umgebungstemperatur des amerikanischen Typs geschlossenen Transformator sollte -30 ~ 40 ℃ betragen
◆ Höhe: Der amerikanische ZBW-12-Typ American Type Blecosed Transformator sollte weniger als 4000 m installiert werden
◆ Windgeschwindigkeit: äquivalent zu 34 m/s (nicht mehr als 700 Pa)
◆ Luftfeuchtigkeit: Die durchschnittliche tägliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%. Der monatliche relative Luftfeuchtigkeitswert beträgt nicht mehr als 95%
◆ Stoßdicht: Die horizontale Beschleunigung beträgt nicht mehr als 0,4 m/s², und die vertikale Beschleunigung beträgt nicht mehr als 0,15 m/s².
◆ Installationsneigung des amerikanischen Typs geschlossener Transformator: nicht mehr als 3
◆ Installationsumgebung: Die umgebende Luft wird offensichtlich nicht durch ätzende und brennbare Gase verschmutzt, und an der Installationsstelle gibt es keine gewaltsame Schwingung
◆ Wenn Sie dieses Produkt über die oben genannten Bedingungen hinaus bestellen, können Sie mit unserem Unternehmen verhandeln.
● Technische Parameter Tabelle des amerikanischen Typs geschlossenen Transformator
|
Seriennummer |
Artikel |
Einheit |
Technische Parameter |
|
1 |
Nennspannung |
KV |
10/0,4 |
|
2 |
Maximale Betriebsspannung |
KV |
12 |
|
3 |
Bewertungsfrequenz |
Hz |
50 |
|
4 |
Nennkapazität |
KVA |
150-1600 |
|
5 |
1 min Stromfrequenz standspalten |
KV |
35 |
|
6 |
Blitzimpulsspannung |
KV |
75 |
|
7 |
Kühlmethode |
|
Onan |
|
8 |
Bruchstrom von Hochspannungs -Sicherungssicherung |
Die |
50 |
|
9 |
Bruchstrom der Plug-in-Sicherung |
Die |
2.5 |
|
10 |
Umwelttemperatur |
℃ |
-35 ~ 40 |
|
11 |
Zulässige Spulentemperatur steigt |
℃ |
65 |
|
12 |
No-Load-Spannungsregulierung |
|
± 5% oder ± 2*2,5% |
|
13 |
Geräuschpegel |
db |
50 |
|
14 |
IP -Abschluss |
|
IP43 |
● Umrisse Dimension des amerikanischen Typs geschlossener Transformator
|
ZBW-12 American Type Enterwechseltransformator Standardabmessungen |
|||||||
|
Kapazität (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
