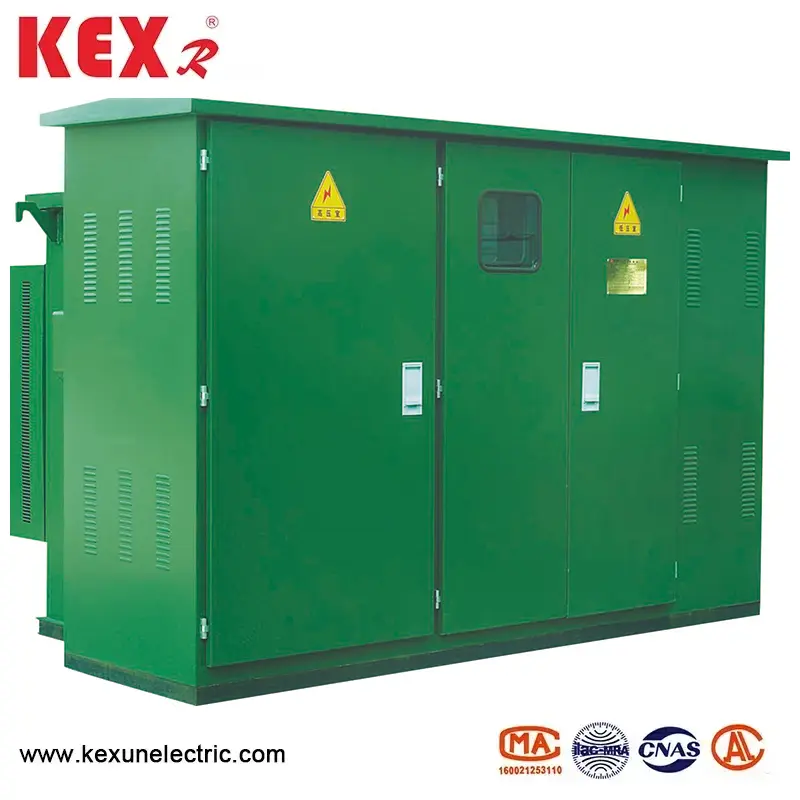

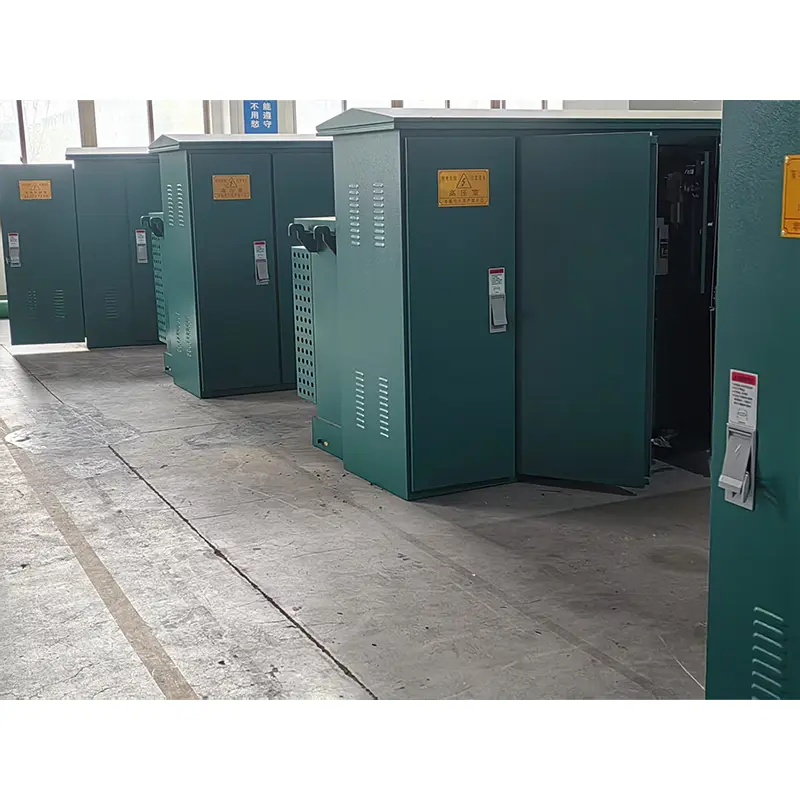

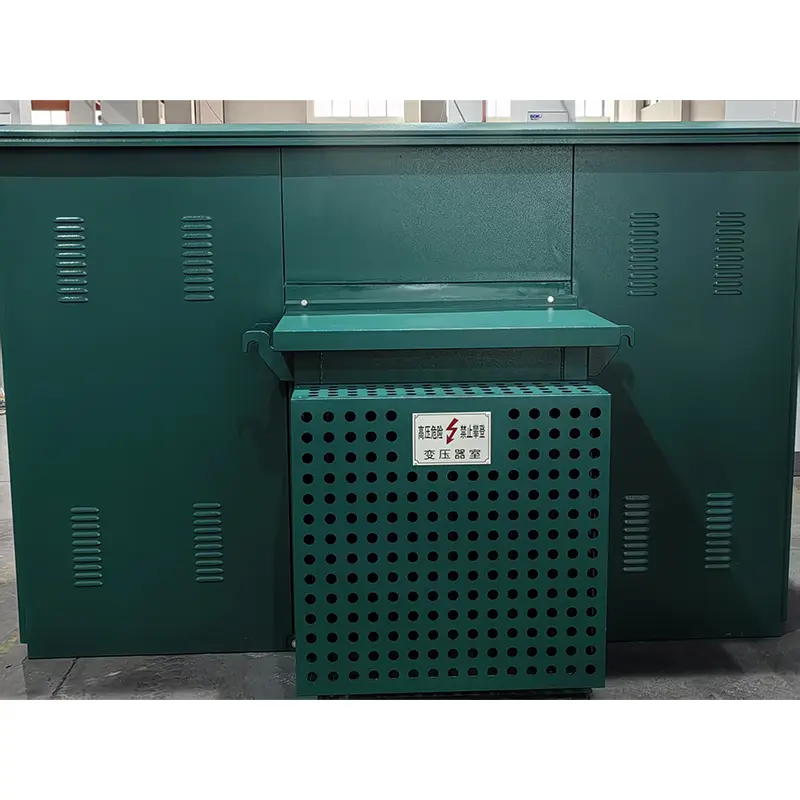

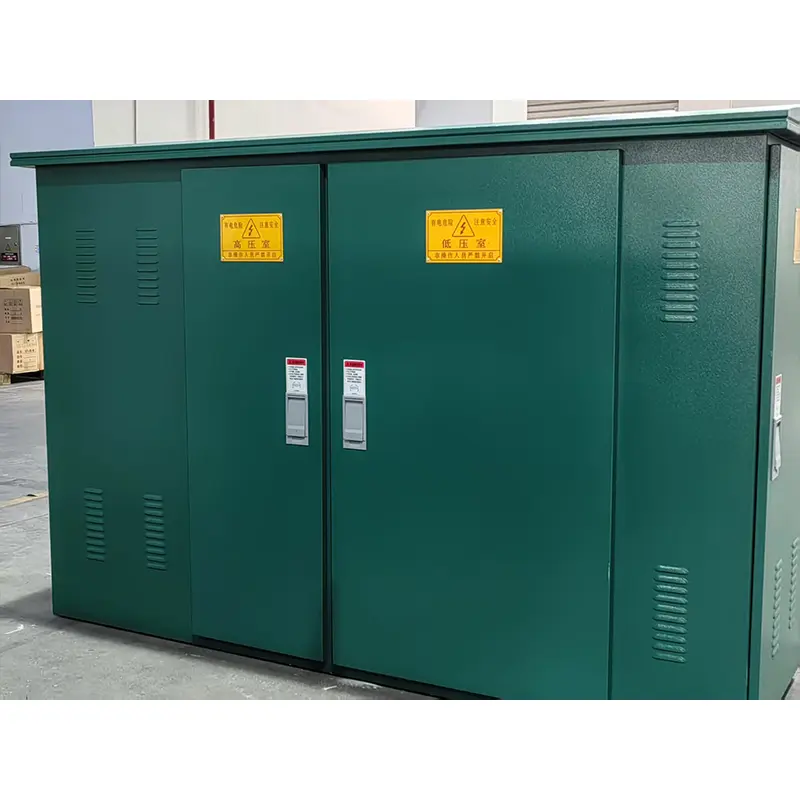

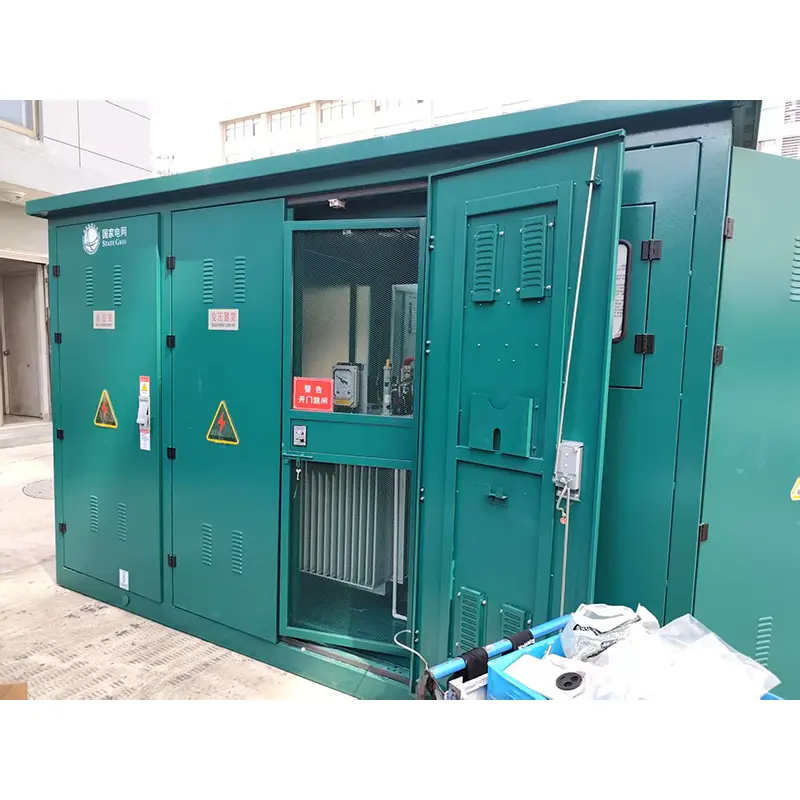

Amerikanischer Typ geschlossener Umspannwerk

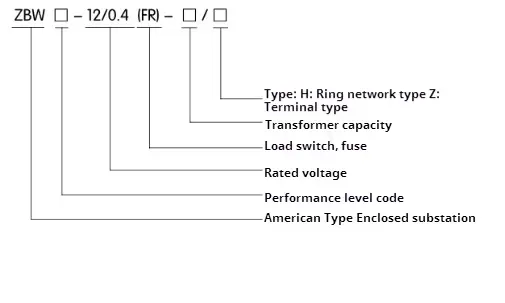

● Modellbedeutung des ZBW-12-Typs American Type beischlossener Umspannwerk

● Amerikanische Art geschlossene Umspannwerksstruktureigenschaften

1. Amerikanischer Typ ist eine kompakte Struktur, ein kleines Volumen, nur etwa 1/3 ~ 1,5 des Hausstransformators für den Haus mit der gleichen Kapazität, wodurch die Bodenfläche stark reduziert wird.

2. Eine vollständig versiegelte und vollständig isolierte Struktur, es ist kein Dämmabstand erforderlich, und die persönliche Sicherheit ist zuverlässig geschützt.

3. Amerikanischer Typ, der sowohl für Ringnetze als auch für Terminal mit hoher Spannungsverkabelung und einem flexiblen Stromversorgungsmodus und einer hohen Zuverlässigkeit geschlossen wird.

4. Ausgezeichnete Transformatorleistung: Niedriger Verlust, geringer Rauschen und niedriger Temperaturanstieg; Starke Überlastkapazität, Kurzschlusswiderstand und Aufprallwiderstand.

5. Erfüllen Sie alle Arten von Niedrigspannungs-Feed-Out-Anforderungen, die nach dem Schema ausgewählt oder von Ihnen selbst entworfen werden können.

6. Es gibt zwei Arten von Kabelköpfen: 200A -Ellbogenstopfen und 600 A "T" -Styp -Kabelanschluss, die beide mit einem voll isolierten Zinkoxid -Anteil von Zinkoxid ausgestattet werden können. Der 200A -Kabelkopf kann angeschlossen und mit Ladung gezogen werden und auch die Rolle des Isolationsschalters spielen.

● Sicherung

Die Hochspannungsseite des amerikanischen Typs geschlossenen Umspannwerks wird durch Serienanschluss der Sicherungsschutzsicherung und Plug-in-Sicherung mit umfassendem Bereich geschützt, was grundsätzlich, wirtschaftlich und zuverlässig ist. Die Sicherung des Sicherungsschutzes ist eine ölgezogene Hochspannungsstromschütze mit großer Bruchkapazität. Erst wenn der Transformator intern ausfällt, ist die Plug-in-Sicherung mit einer doppeltempfindlichen Sicherung ausgestattet, die einen doppelten Schutz von Strom und Temperatur bieten kann. Nachdem die doppeltempfindliche Sicherung geblasen wurde, kann der Sicherungskern vor Ort leicht ersetzt werden.

● Struktur- und Betriebssequenz

1. Das Layout

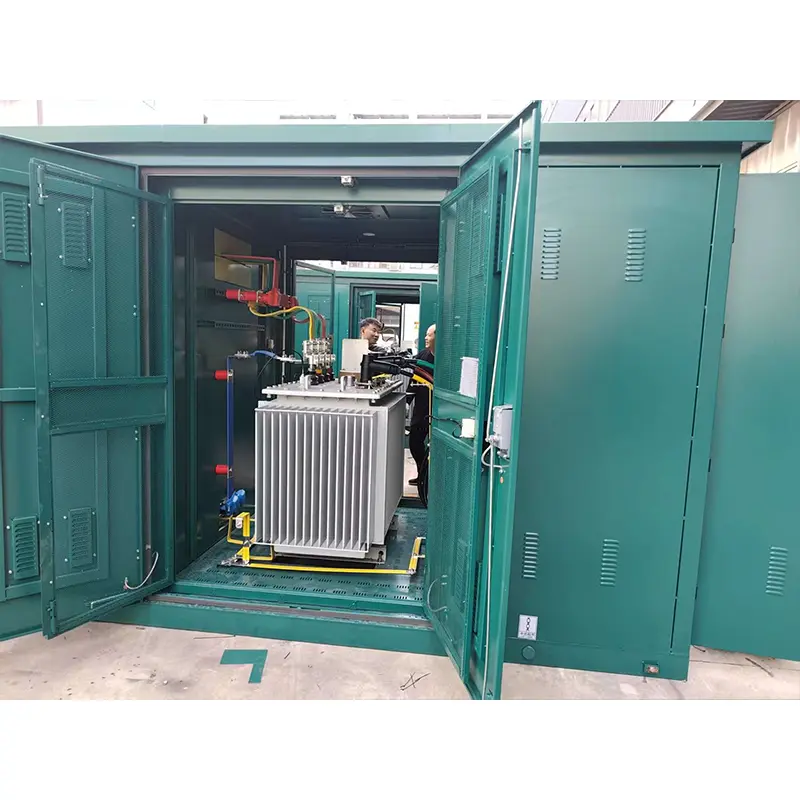

Für die Form und Struktur von 10 kV ZBW-12 Amerikanisch einschlossener Umspannwerk siehe Abbildung 2 und Abbildung 3. Der Öltank ist in zwei Teile unterteilt: Der obere Teil ist der Hochspannungsöltank und der untere Teil ist der Transformatoröltank. Die beiden Teile sind nur elektrisch verbunden, das Öl ist jedoch blockiert. Das schematische Diagramm ist in Abbildung 1 dargestellt, in dem "I" und "I" -Leitungen Schleifennetzfuttermittel sind, "LL" -Zweige sind Transformatorzweige und "V" ist eine niedrige Spannungsausgabe. Unterstation kann sowohl im Ring -Netzwerk -Stromversorgungssystem als auch im Terminalsystem verwendet werden, und die Umwandlung ist sehr bequem. Der Feed der Leitung und der "Lⅲ" -Ast wird mit dem Lastschalter des Ringnetzes umgeschaltet. Gleichzeitig ist das eingehende Terminal der Hochspannungsseite des Transformators mit Sicherungsschutzsicherungen und Plug-in-Sicherungen ausgestattet, um den Kurzschlussfehler und den Überlast- und Überladungsschutz des Zweigs zu schützen. Gleichzeitig können auch Hochspannungs-Displaygeräte und Blitzinstrumenten installiert werden. Das Niederspannungsende des Transformators wird nach dem Durchlaufen eines Messgeräts und eines Niederspannungsschalters ausgegeben.

● Abmessungen und Gewicht des amerikanischen ZBW-12 American Typs beischlossener Umspannwerk

2. Sicherungsschutz Sicherung

Es ist in Reihe mit der Plug-In-Sicherung im Transformatorzweig (siehe R1 und R2 in Abbildung 2) verbunden, um eine Vollkreisschutzsicherung zu bilden. Es bläst nur, wenn sich innerhalb des Umspanns einen Kurzschlussfehler befindet, sodass die Wahrscheinlichkeit eines Blasens sehr niedrig ist. Es ist im oberen Öltank installiert und der Öltank muss geöffnet werden, wenn er aktualisiert werden soll.

3. Plug-in-Sicherung

◆ Der Schmelzkern hat eine doppelte Empfindlichkeit (Temperatur und Strom), dh es schmilzt, wenn die Lastseite fehlschlägt (Überlast oder übermäßige Temperatur). Die Sicherungssicherung und Sicherungsschutzsicherung werden in Reihe verwendet, wodurch der gesamte Bereich von kleinem Strom (mehrmals in) bis zu einem großen Strom (mehrere zehn Kiloampere) und der maximale Bruchstrom 50 ka beträgt.

◆ Die angemessene Übereinstimmung der Sicherungssicherung und der Plug-In-Sicherung wirkt sich direkt auf die Leistung des gesamten Umspanns aus. In der folgenden Tabelle finden Sie einen Teil der Sicherungsauswahlrichtlinien in 10 -kV -amerikanischen Typen nur als Referenz. Hinweis: Es ist nicht für andere Umspannarten geeignet.
