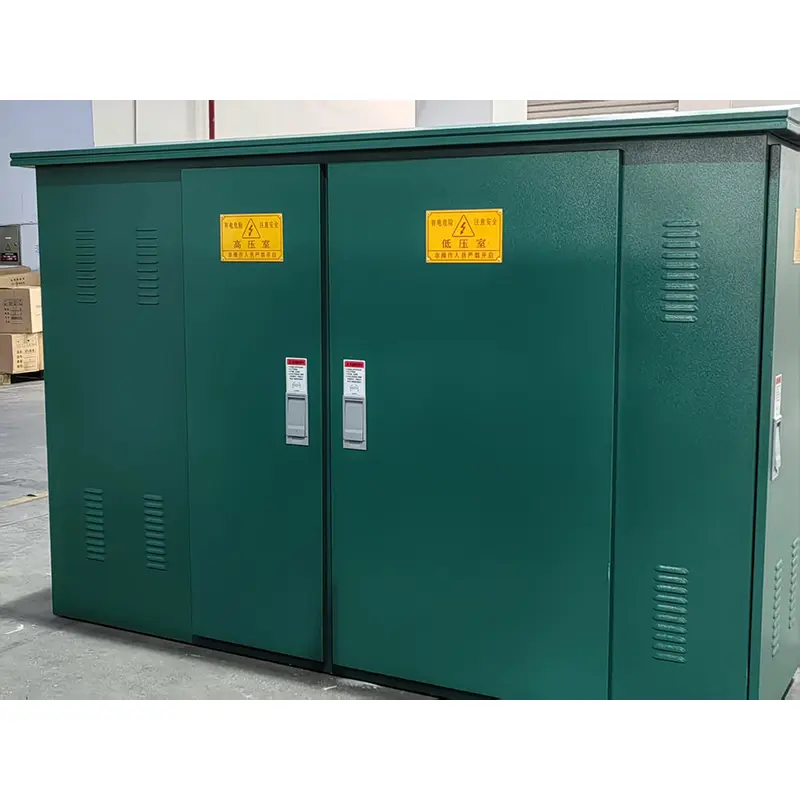

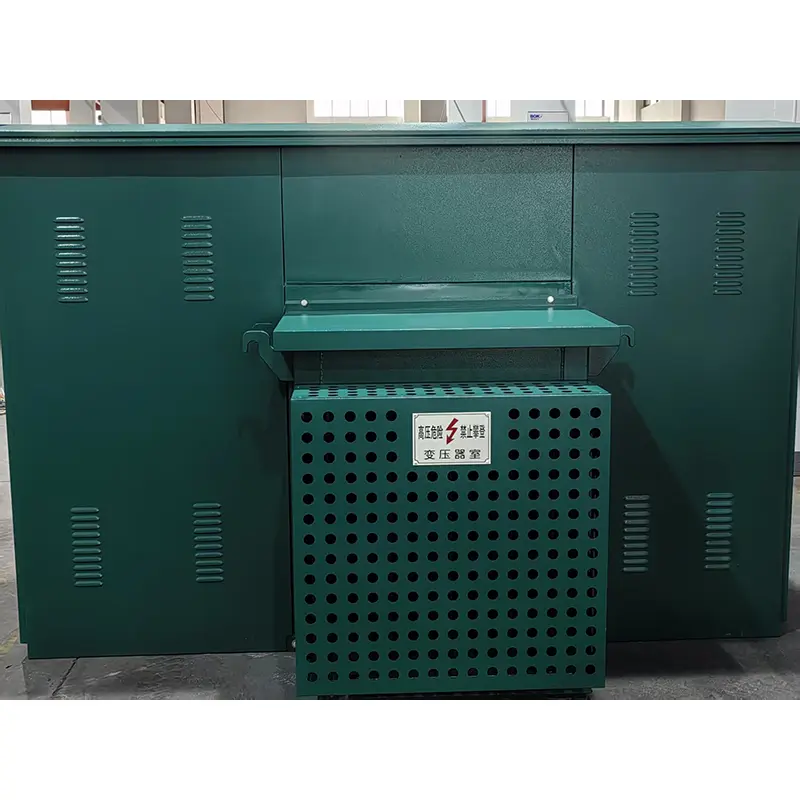

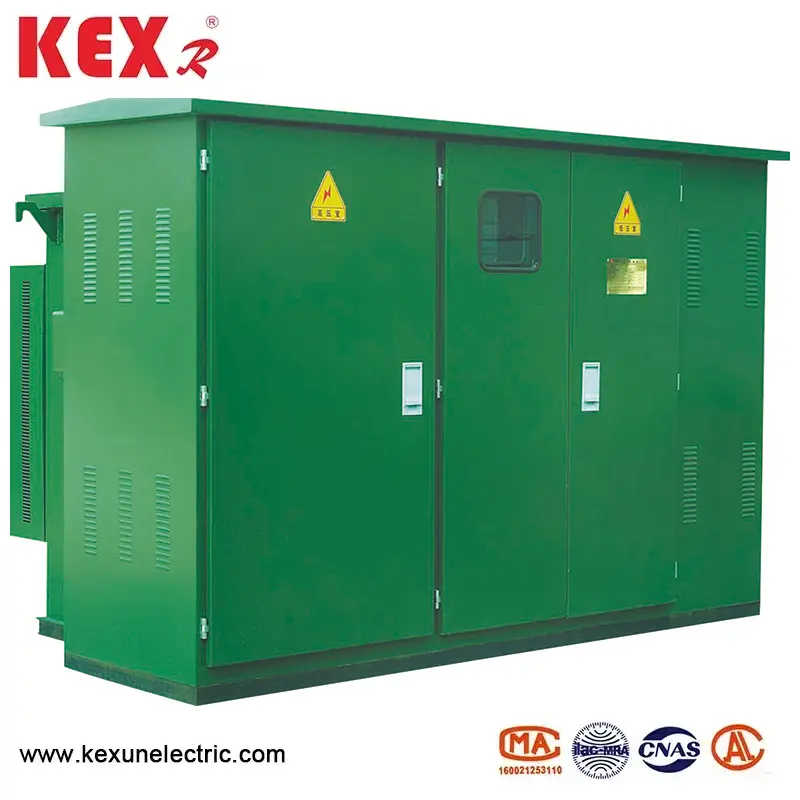

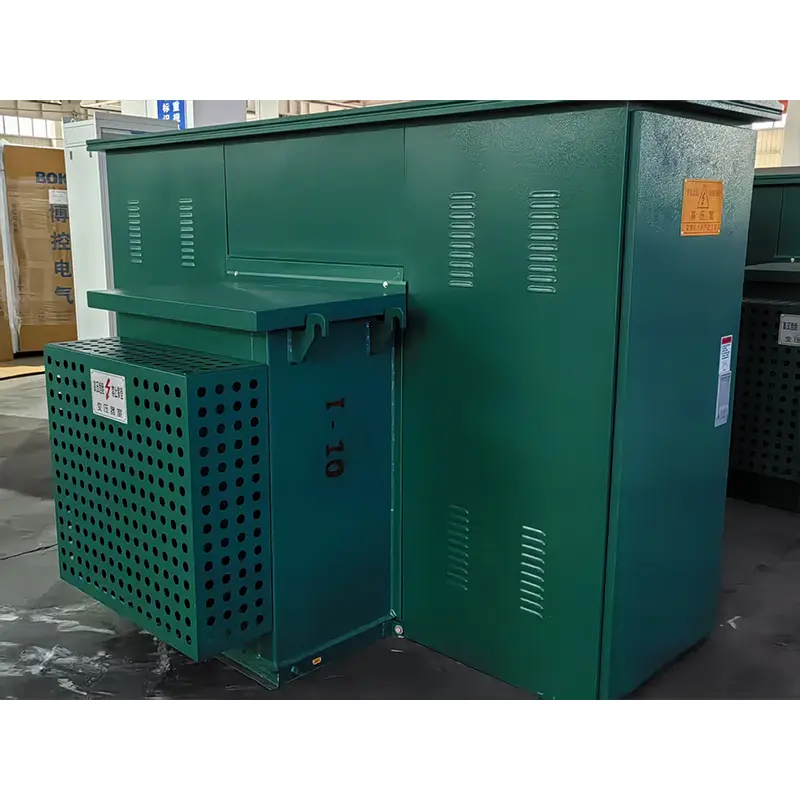

Amerikanischer Kompakttransformator amerikanischer Typ
American Type Compact Transformator ist eine kompakte Umspannwerbung, die von Kexr, einem Lieferanten von Stromübertragungs- und Vertriebsgeräten in China, erzeugt wird. Es hat die Eigenschaften einer geringen Größe, vollständig versiegelter und vollständig isolierter Struktur und benötigt keinen Isolationsabstand, wodurch die persönliche Sicherheit zuverlässig schützt.
Modell: ZBW-12
Marke: Kexr
Modell: ZBW-12
Marke: Kexr
● Modellanalyse des amerikanischen Kompakttransformators
－Z: Kombinierter Typ
－B: Unterstation
－W: Outdoor
－12: Nennspannung 12 kV
● Produktpositionierung des amerikanischen Kompakttransformators:
◆ Integrierte Kompaktverteilungslösung im Freien
◆ Geeignet für städtische Vertriebsnetzwerke, Industrieparks und neue Energieprojekte.
◆ Entsprechen Sie den GB/T 17467-Standard (entsprechen IEC 62271-202).
◆ Hochspannungskammer
● Strukturelle Eigenschaften
Boxdesign:
▶ Amerikanisches Kompakttransformator nimmt doppelschichtige antikorrosive Stahlplatte an (Dicke ≥ 2 mm)
▶ Wärmeisolierung Zwischenschicht (Polyurethanschaum, Wärmeleitfähigkeit ≤ 0,025 W/m K)
▶ Schutzqualität IP34D (Regenschutz/kleine Tiere Schutz)
Layoutoptimierung:
▶ Unabhängige Kompartimente für Hochspannungskammer, Transformatorkammer und niedrige Spannungskammer.
▶ Wartungskanalbreite ≥ 800 mm
▶ Top erzwungenes Lüftungssystem (Temperaturregelung Start und Stopp)
● Umgebungsbedingungen des amerikanischen Kompakttransformators amerikanische Typ
◆ Umgebungstemperatur: Maximale Temperatur +40 ℃, Mindesttemperatur-30 ℃;
◆ Höhe: Der amerikanische Kompakttransformator vom amerikanischen Typ ZBW-12 sollte an der Stelle unter 4000 m installiert werden.
◆ Windgeschwindigkeit: äquivalent zu 34 m/s (nicht mehr als 700 Pa);
◆ Luftfeuchtigkeit: Die durchschnittliche tägliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%. Der monatliche relative Luftfeuchtigkeitswert beträgt nicht mehr als 95%.
◆ Stoßdicht: Die horizontale Beschleunigung beträgt nicht mehr als 0,4 m/S2, und die vertikale Beschleunigung beträgt nicht mehr als 0,15 m/s² ；;
◆ Neigung der Installationsstelle: Die Neigungsinstallationsstelle des amerikanischen Kompakttransformators sollte geringer sein.
◆ Installationsumgebung: Die umgebende Luft des amerikanischen Kompakttransformators wird offensichtlich nicht durch korrosive und brennbare Gase verschmutzt, und an der Installationsstelle gibt es keine gewalttätige Schwingung.
◆ Wenn Sie dieses Produkt über die oben genannten Bedingungen hinaus bestellen, können Sie mit unserem Unternehmen verhandeln.
◆ Technische Parameter des amerikanischen Kompakttransformators
|
Kapazität (KVA) |
Voltage9 (KV) |
Verbindungsgruppe |
No-Load Current% |
Kein Lastverlust % |
Impedanzspannung% |
Lastverlust (W) |
|||||
|
Hv |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
